Integreiddio RFID Ac IoT: Sut mae Tagiau, Darllenwyr, Rhesymeg Ymyl A Systemau Cwmwl yn Gweithio Gyda'i Gilydd

Mae RFID a Rhyngrwyd Pethau yn aml yn cael eu cymharu fel pe bai'n rhaid i brosiect ddewis y naill neu'r llall. Mewn llawer o systemau diwydiannol, dyna'r cwestiwn pensaernïaeth anghywir.

Mae RFID yn dechnoleg adnabod a dal data yn awtomatig. Mae IoT yn disgrifio dyfeisiau a systemau cysylltiedig sy'n cyfnewid data trwy rwydweithiau. Felly gall defnydd RFID ddod yn un haen dal data y tu mewn i bensaernïaeth IoT fwy: mae tagiau'n nodi gwrthrychau ffisegol, mae darllenwyr yn eu harsylwi, mae meddalwedd ymyl yn trosi darlleniadau amrwd yn ddigwyddiadau defnyddiol, ac mae cymwysiadau rhwydwaith yn rhannu'r digwyddiadau hynny â systemau cwmwl neu fenter.

Mae'r canllaw hwn yn esbonio'r ffin integreiddio honno ar gyfer timau asedau, warws, gweithgynhyrchu a manwerthu sydd angen cysylltu caledwedd RFID â rhaglenni cysylltiedig modern heb drin pob tag goddefol fel dyfais sy'n gysylltiedig â'r rhyngrwyd.



Mae RFID ac IoT yn Datrys Haenau Gwahanol o'r Un Broblem Ffisegol i-Ddigidol

Mae NIST yn diffinio dyfais IoT fel offer gydag o leiaf un trawsddygiadur ar gyfer rhyngweithio â'r byd ffisegol ac o leiaf un rhyngwyneb rhwydwaith ar gyfer rhyngweithio â'r byd digidol. Nid yw tag RFID goddefol fel arfer yn bodloni'r model hwnnw ar ei ben ei hun: nid oes ganddo Ethernet, Wi{1}Fi na chysylltiad rhwydwaith cellog ac fel arfer mae'n cyfathrebu dim ond pan fydd yn cael ei fywiogi gan ddarllenydd cydnaws.

Y darllenydd neu'r porth yn aml yw'r bont.

Ar gyfer -golwg lefel cydran o RFID ei hun, mae Syntek'sCanllaw pensaernïaeth system RFIDyn esbonio tagiau, antenâu, darllenwyr, nwyddau canol a meddalwedd cymhwysiad. Mae'r dudalen hon yn canolbwyntio ar yr integreiddio rhwng y pentwr RFID hwnnw ac amgylchedd IoT.



Nid yw Tag Goddefol RFID fel arfer yn bwynt terfyn IoT

Un o'r ffiniau dylunio mwyaf defnyddiol yw rhoi'r gorau i alw pob gwrthrych sydd wedi'i dagio yn-ddyfais sydd wedi'i chysylltu â'r rhyngrwyd.

Gall tag UHF goddefol ddal EPC ac ymateb i holwr. Nid yw'r tag fel arfer yn agor cysylltiad TCP/IP, yn dilysu i frocer cwmwl nac yn cyhoeddi ei negeseuon ei hun dros Wi{1}}Fi. Mae'r seilwaith darllenydd yn cyflawni'r trafodiad RF ac yna'n trosglwyddo data i feddalwedd rhwydwaith.

Mae'r gwahaniaeth hwn yn effeithio ar ddiogelwch, rheoli dyfeisiau a datrys problemau. Mae tag-methiant darllen yn broblem RF hyd nes y profir yn wahanol. Mae methiant API cwmwl yn broblem rhwydwaith / cais. Mae cyfuno'r ddau o dan yr ymadrodd "mater IoT" yn gwneud dadansoddiad achos gwraidd yn anos.



Mae'r Darllenydd yn Troi Arsylwadau Corfforol yn Mewnbwn Digidol

Mae'r darllenydd yn rheoli cyfathrebu â'r tagiau RFID yn ei barth darllen. Yn dibynnu ar y system, gall restru EPCs, darllen cof arall, ysgrifennu data, adrodd am wybodaeth antena a datgelu statws dyfais trwy ryngwyneb SDK, LLRP, API neu werthwr.

Ar y cam hwn, mae'r allbwn yn dal yn agosach at arsylwi synhwyrydd na digwyddiad busnes:

Arsylwyd tag EPC X gan ddarllenydd Y ar antena Z ar amser T

Gellir ailadrodd yr arsylwi hwnnw sawl gwaith tra bod y tag yn aros yn y maes. Gall anfon pob arsylwad amrwd yn uniongyrchol i raglen cwmwl greu traffig rhwydwaith diangen a rhesymeg busnes amwys.



Dylai Edge Logic Glanhau Data RFID Cyn i'r Cwmwl Ei Ddefnyddio

Mae meddalwedd ymyl RFID neu nwyddau canol yn aml yn perfformio'r haen gyntaf o brosesu digwyddiadau.

• dileu darlleniadau dyblyg o fewn ffenestr amser ddiffiniedig;
• hidlo allan dynodwyr nad ydynt yn perthyn i'r llif gwaith;
• cysylltu darllenwr â darllenydd, antena, drws, gweithfan neu barth;
• cymhwyso cyfeiriad neu resymeg sbardun lle mae'r gosodiad yn ei gynnal;
• arsylwadau byffer yn ystod ymyriadau rhwydwaith;
• trosi dynodwyr tag yn ddynodwyr cymhwysiad;
• codi eithriadau ar gyfer tagiau anhysbys, dyblyg neu annisgwyl;
• cyhoeddi digwyddiad compact i'r system nesaf.

Mae pensaernïaeth system GS1 yn gosod darllenwyr RFID a meddalwedd hidlo/casglu ar y data-cipio llwybr cyn rhaglen-data digwyddiad lefel. Mae ei deulu safonau RFID yn cynnwys rhyngwynebau megis LLRP a Digwyddiadau Lefel Cais ar gyfer y ffin hon.

Yr egwyddor ddylunio bwysig yw y dylai'r cwmwl dderbyn digwyddiadau defnyddiol, nid llifogydd heb ei reoli o arsylwadau RF.



Defnyddio Model Digwyddiad i Ddiogelu Ystyr Ar Draws Systemau

Ar ôl i haen RFID nodi gwrthrych, y cwestiwn nesaf yw beth ddigwyddodd i'r gwrthrych hwnnw.

GS1'ssafon EPCISyn darparu model defnyddiol ar gyfer digwyddiadau gwelededd trwy fynegi'rbeth, pryd, ble, pam a suto gynhyrchion ac asedau. Mae EPCIS 2.0 hefyd yn cefnogi data synhwyrydd, sy'n ei gwneud yn berthnasol pan gyfunir hunaniaeth RFID â thymheredd, cyflwr neu arsylwadau IoT eraill.

Nid oes rhaid i brosiect ddefnyddio EPCIS i ddysgu o'r strwythur hwn. O leiaf, dylai digwyddiad RFID i-IoT gynnwys digon o gyd-destun i ateb:

• pa wrthrych neu wrthrychau oedd dan sylw;
• pryd y digwyddodd y digwyddiad;
• ble mae'r arsylwi yn perthyn;
• pa gam busnes a ddigwyddodd;
• pa ddyfais neu broses a gynhyrchodd y digwyddiad;
• a yw'r digwyddiad yn normal neu'n eithriadol.



Gall Adnabod RFID a Synhwyro IoT Rhannu'r Un Digwyddiad

Mae RFID yn aml yn ateb "pa wrthrych yw hwn?" tra bod synwyr yn ateb "pa gyflwr y mae ynddo?"

Gall system cadwyn oer gysylltiedig, er enghraifft, ddefnyddio dyfais adnabod RFID neu god bar ar gyfer y llwyth a synhwyrydd tymheredd rhwydwaith ar gyfer mesuriadau amgylcheddol. Gall system weithgynhyrchu nodi offeryn neu weithfan drwy RFID a chyfuno'r hunaniaeth honno â data cyflwr peiriant neu ddirgryniad o synwyryddion ar wahân.

Dylai'r bensaernïaeth gadw'r ffynonellau data yn wahanol hyd yn oed pan fydd y rhaglen yn ymuno â nhw yn ddiweddarach.



Penderfynwch Beth sy'n Rhaid Aros ar y Dibyn

Mae cysylltedd cwmwl yn ddefnyddiol ar gyfer gwelededd aml-safle, dadansoddeg a rheolaeth ganolog, ond ni ddylai pob penderfyniad RFID aros am daith gron i'r cwmwl.

Cadwch y rhesymeg yn lleol pan fo'n rhaid i'r broses barhau yn ystod aflonyddwch rhwydwaith neu pan fydd angen rheolaeth gorfforol hwyrni isel, megis:

• agor neu stopio giât gludo;
• sbarduno golau pentwr neu swnyn;
• gwrthod eitem annisgwyl sydd wedi'i thagio;
• darlleniadau byffro yn ystod colli cysylltedd WAN;
• dad-ddyblygu darlleniadau cyfaint uchel;
• rheoli pŵer darllenydd neu ddilyniant antena.

Anfon -digwyddiadau lefel uwch i'r cwmwl pan ddaw'r gwerth o welededd traws-safle, dadansoddiad hanesyddol, dangosfyrddau, gweinyddiaeth bell neu integreiddio â rhaglenni menter.



Defnyddiwch yr Haen Rhwydwaith ar gyfer Digwyddiadau, Peidio â Chuddio Problemau Dylunio RF

Nid yw darllenydd cysylltiedig yn trwsio parth darllen gwael.

Os collir tagiau oherwydd eu bod wedi'u gosod yn anghywir, wedi'u sgrinio gan fetel neu hylif, wedi'u cyfeirio'n wael, neu y tu allan i'r maes antena bwriedig, ni all APIs cwmwl cyflymach adennill yr hunaniaeth goll. Yn yr un modd, bydd porth sy'n darllen tagiau cyfagos yn anfon sylwadau gwael yn fwy effeithlon.

Rhaid dilysu haen caledwedd RFID yn gyntaf. Syntek'sCanllaw technoleg RFIDyn darparu cefndir ar amlder, tagiau, darllenwyr ac antenâu cyn y cam integreiddio rhwydwaith.



Dewiswch y Rhyngwyneb Integreiddio O'r Raddfa Defnyddio

Mae GS1 yn nodi bod saernïaeth IoT yn dibynnu ar adnabod, cipio data awtomatig a rhannu data rhyngweithredol. EiTrosolwg o safonau IoTyn gosod EPC/RFID yn benodol fel un o'r technolegau sy'n cysylltu gwrthrychau ffisegol â gwybodaeth ddigidol.



Diogelwch RFID ar wahân O Ddiogelwch Rhwydwaith IoT

Mae RFID ac IoT yn ychwanegu gwahanol arwynebau diogelwch.

Gall yr haen darllenydd tag gynnwys dynodwyr cyhoeddus, cof wedi'i reoli gan gyfrinair, dilysu tag neu ddim dilysiad o gwbl, yn dibynnu ar y dechnoleg. Gall haen y darllenydd/rhwydwaith gynnwys manylion dyfais, allweddi API, TLS, segmentu rhwydwaith, rheoli cadarnwedd a chaniatâd cwmwl.

Nid yw ystum diogelwch cwmwl cryf yn trawsnewid tag RFID ID gosodedig syml i mewn i rinwedd wedi'i ddilysu'n cryptograffig. Yn yr un modd, nid yw tag RFID diogel yn sicrhau system weithredu neu gysylltiad rhwydwaith y darllenydd yn awtomatig.

Mae canllawiau IoT NIST yn diffinio-diogelwch dyfais sy'n gysylltiedig â rhwydwaith fel ei broblem cylch bywyd ei hun. Trin rhyngwyneb aer RFID, dyfais darllenydd / ymyl a chymhwysiad cwmwl fel ffiniau ymddiriedolaeth ar wahân.



Cynlluniwch ar gyfer Gweithrediad All-lein Cyn i Chi Ei Angen

Dylai systemau diwydiannol ddiffinio beth sy'n digwydd pan nad yw'r cysylltiad cwmwl neu WAN ar gael.

Mae cwestiynau ar gyfer y peilot yn cynnwys:

• a yw'r darllenydd yn parhau i weithredu'n lleol;
• pa ddigwyddiadau sy'n cael eu clustogi ac am ba hyd;
• sut mae digwyddiadau byffer dyblyg yn cael eu hatal ar ôl ailgysylltu;
• pa benderfyniadau lleol y gellir eu gwneud o hyd;
• sut mae'r system yn nodi digwyddiadau a grëwyd tra all-lein;
• beth sy'n digwydd os bydd amser dyfais yn drifftio;
• sut mae newidiadau cyfluniad yn cael eu cysoni ar ôl adferiad.

Dylai cysylltedd cwmwl ymestyn y system, nid dod yn un pwynt methiant heb ei gynllunio.



Treialu'r{0}}Corfforol Llawn i-Cloud Transaction

Mae peilot RFID/IoT defnyddiol yn profi'r gadwyn gyflawn:

1. tagio'r eitem ffisegol gynrychioliadol;
2. dilysu'r parth darllen bwriedig;
3. dal y dynodwr crai;
4. cymhwyso hidlo ymyl a chyd-destun;
5. creu'r digwyddiad busnes arfaethedig;
6. anfon y digwyddiad ar draws y rhwydwaith;
7. cadarnhau bod y cwmwl neu lwyfan menter yn storio'r eitem, lleoliad ac amser cywir;
8. sbarduno'r camau gweithredu disgwyliedig i lawr yr afon;
9. prawf darlleniadau dyblyg, tagiau anhysbys, ymyrraeth rhwydwaith ac ailgychwyn dyfais;
10. gwirio cysoni ar ôl adferiad.

Felly dim ond y pwynt gwirio cyntaf yw darlleniad tag llwyddiannus.



Beth i'w Roi mewn Manyleb Integreiddio RFID-i-IoT

Os yw'r prosiect yn dal i ddewis caledwedd RFID, Syntek'sCategori darllenydd RFIDyw'r cam masnachol nesaf ar ôl y digwyddiad darllen a ffin integreiddio yn cael eu diffinio.



Y Rheol Integreiddio

Y dilyniant ymarferol yw:

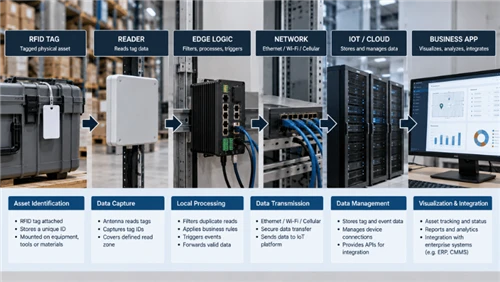

gwrthrych corfforol → hunaniaeth RFID → parth darllen → arsylwi darllenydd → hidlo ymyl → digwyddiad busnes → trafnidiaeth rhwydwaith → IoT / llwyfan cwmwl → gweithredu menter

Nid yw RFID ac IoT yn atebion cystadleuol i'r un cwestiwn. Gall RFID gyflenwi hunaniaeth gorfforol ddibynadwy ac arsylwadau digwyddiadau; Gall seilwaith IoT gysylltu, cyfuno a dosbarthu'r digwyddiadau hynny. Mae'r bensaernïaeth yn gweithio pan fydd gan bob haen gyfrifoldeb clir ac mae'r prosiect yn dilysu'r gadwyn gyflawn yn hytrach na thybio bod cysylltedd yn unig yn creu data defnyddiol.
