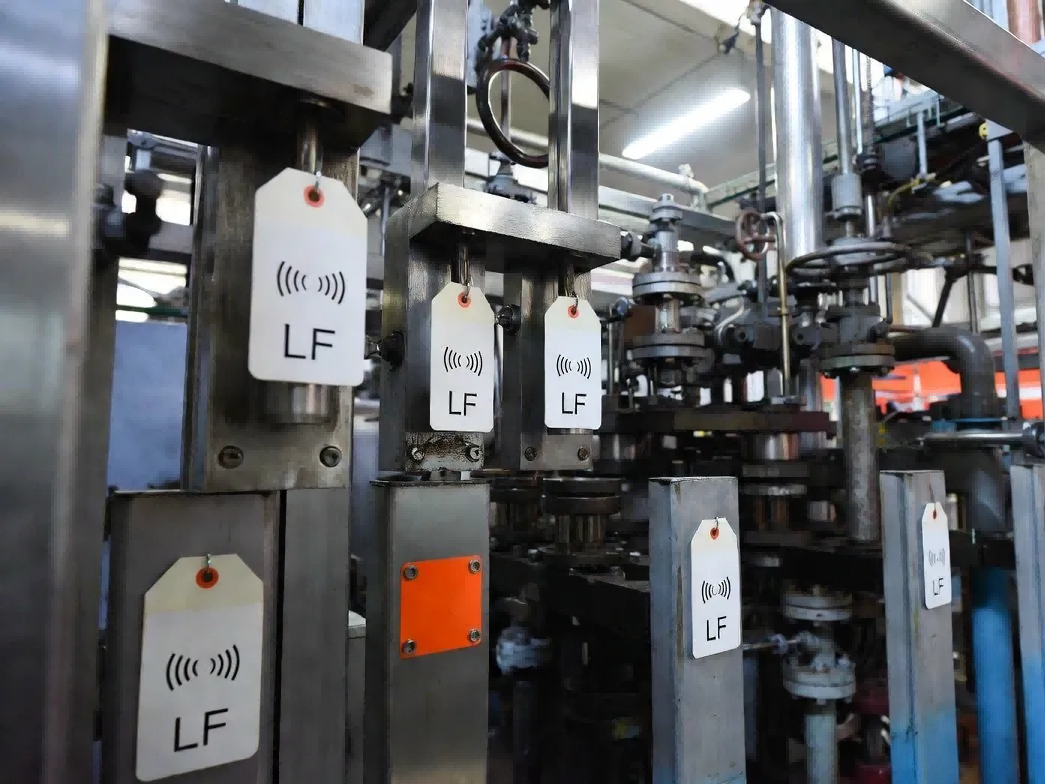

Mae'n debyg eich bod wedi cael gwybod, os oes angen darllen mwy na 10 centimetr ar eich cais, bod yn rhaid i chi newid i UHF. Mae’r cyngor hwnnw’n parhau tua 70% o’r amser-ond mae’r 30% arall yn ymwneud ag amgylcheddau lle nad yw UHF yn gweithio: stampio llinellau wedi’u hamgylchynu gan offer dur, gatiau da byw gydag anifeiliaid gwlyb yn mynd trwodd, neu systemau mynediad etifeddol lle nad yw rhwygo seilwaith 125 kHz yn werth y gost.
Mae'r darn hwn ar gyfer y 30% hwnnw. Byddwn yn cerdded trwy'r hyn sydd mewn gwirionedd yn ymestyn pellter darllen ar amlder isel, lle mae'r ffiseg yn creu terfynau caled, a'r camgymeriadau lleoli yr ydym wedi'u gweld yn draenio cyllidebau prosiectau heb ddatrys y broblem graidd. Os yw eich manyleb yn galw am ddarlleniadau 60 cm i 1 metr mewn-amgylchedd metel trwm neu hylifol, bydd y manylion isod naill ai'n cadarnhau mai LF yw eich llwybr neu'n eich arbed rhag gwastraffu tri mis yn ceisio gwneud iddo weithio lle na fydd.
Y Ffiseg Mewn Un Frawddeg-a Pam nad yw'n Dweud y Stori Gyfan
Mae RFID amledd isel yn trosglwyddo egni trwy gyplu anwythol yn hytrach nag ymbelydredd electromagnetig, a dyna pam mae tagiau goddefol safonol ar ben tua 10 cm. Ond dyna'r llinell sylfaen, nid y nenfwd.
Mae'r nenfwd yn dibynnu ar dri newidyn sy'n rhyngweithio mewn ffyrdd na fydd y daflen fanyleb yn dangos i chi: diamedr antena darllenydd, ardal coil tag, a ffactor Q y gylched soniarus. Cynhaliodd ein tîm peirianneg gymhariaeth y llynedd gan ddefnyddio'r un pethsglodion EM4200ar draws tri maint coil. Cyrhaeddodd coil crwn 45 mm 24 cm ar ein setiad mainc; gwthiodd graddio i goil hirsgwar 97 mm hwnnw i 41 cm; ond dim ond 18 cm arall a ychwanegwyd gan ddyblu eto i ffactor ffurf 200 mm. Adenillion lleihaol wedi'u gosod yn galed unwaith y bydd y coil yn agosáu at ffin cae agos yr antena darllenydd.
Mae darllenwyr 125 kHz arbenigol sydd wedi'u cynllunio ar gyfer mynediad i gerbydau-fel y gyfres Promag GP90-yn hawlio 90 cm gyda chardiau ISO a hyd at 130 cm gyda rhy fawrcymwysterau cregyn bylchogo dan bŵer 18-19V. Systemau adnabod anifeiliaid ar 134.2 kHz yn dilynISO 11784/11785 wedi dogfennu darlleniadau y tu hwnt i 2 fetr mewn amgylcheddau rheoledig, er bod y setiau hynny'n defnyddioantena dolenwedi'i fewnosod mewn fframiau gatiau na fydd yn ffitio'r rhan fwyaf o olion traed diwydiannol.
Nid y cwestiwn yw a all LF gyrraedd ymhellach-y gall. P'un a fydd y geometreg antena a'r ffactor ffurf tag sy'n mynd â chi yno yn cyd-fynd â'ch defnydd yw lle mae'r rhan fwyaf o brosiectau'n mynd o'i le cyn iddynt ddechrau hyd yn oed.
Tri Llwybr Technegol-a Fframwaith Penderfyniadau Sy'n Gweithio Mewn Gwirionedd
Os oes angen darllen tagiau LF goddefol arnoch ar 50 cm neu fwy, rydych chi'n dewis rhwng tri dull. Dyma sut rydyn ni'n arwain cwsmeriaid trwy'r penderfyniad hwnnw.
Mae antenâu darllen rhy fawr yn parhau i fod yn geffyl gwaith ar gyfer y rhan fwyaf o leoliadau tagiau ystod hir LF diwydiannol.
Mae diamedrau dolen o 300-500 mm yn cynhyrchu caeau cryfach sy'n ymestyn ymhellach. Fe wnaethom ddefnyddio'r rhain ar gyfer adnabod cerbydau mewn canolfan ddosbarthu yn Guadalajara-llawr-dolenni wedi'u mewnosod o dan y palmant, darllenwyr cydnaws GP90, tagiau cregyn bylchog safonol ar sgriniau gwynt. Pellter darllen: 95 cm yn ddibynadwy, 110 cm mewn amodau gorau posibl. Y dalfa: anaml y mae ôl troed yr antena yn cyd-fynd â-clostiroedd rheoli mynediad safonol, ac mae angen gwerthoedd Q uwchlaw 100 arnoch i osgoi gwastraffu ynni fel gwres. Mae'r llwybr hwn yn gweithio pan fyddwch chi'n rheoli'r seilwaith a gall adeiladu o amgylch maint yr antena. Mae cost fesul tag yn aros yn yr ystod $0.35-0.80 yn dibynnu ar y ffactor ffurf; y gost wirioneddol yw gosod darllenydd.
Tagiau lled-goddefoltroi'r strwythur costau.
Mae'r rhain yn ymgorffori batri i bweru rhesymeg y sglodyn ond yn dal i ddibynnu ar faes y darllenydd ar gyfer backscatter. Mae ein profion mewnol yn dangos estyniad ystod 35–45% yn erbyn cyfatebol goddefol ar yr un darllenydd-ond fesul{4}}mae cost tag yn neidio i $1.50–3.50 yn dibynnu ar sgôr amgáu. Mae bywyd batri yn rhedeg 5-7 mlynedd o dan gylchoedd dyletswydd arferol (un darlleniad y funud, 8 awr y dydd), ond mae'n gostwng yn gyflymach mewn storfa oer neu gymwysiadau beicio uchel.
Dyma’r rheol penderfynu a ddefnyddiwn yn fewnol, yn seiliedig ar fodelu costau ar draws tua 40 o brosiectau ers 2021:os yw eich defnydd tagiau misol yn llai na 300 o unedau a bod y gofyniad pellter darllen o dan 80 cm, mae antenâu rhy fawr bron bob amser yn ennill ar gyfanswm y gost. Mwy na 300 o unedau/mis gyda darlleniadau y tu hwnt i 1 metr, gwnewch gymhariaeth TCO tair{5}blynedd rhwng tagiau lled-oddefol ac ychwanegu mwy o bwyntiau darllen gyda thagiau goddefol.Mae'r mathemateg honno'n troi yn dibynnu ar eich cost llafur ar gyfer gosod darllenydd.
Mae ffaglau LF gweithredol yn bodoli ond anaml y maent yn gwneud synnwyr ar gyfer tasgau adnabod.
Gall trosglwyddyddion wedi'u pweru gan fatri sy'n cychwyn cyfathrebu fod yn fwy na 10 metr, ond bryd hynny nid ydych chi'n gwneud "LF RFID" mewn gwirionedd yn yr ystyr traddodiadol-mae'r rhan fwyaf o'r systemau hyn yn defnyddio signalau deffro LF{3}}wedi'u paru â-sianeli data amledd uwch. Rydym wedi dyfynnu'r rhain ar gyfer olrhain cerbydau mwyngloddio lle na allai UHF dreiddio i'r corff mwyn, ond ar gyfer adnabod diwydiannol safonol, mae'r gorbenion cynnal a chadw fel arfer yn lladd yr achos busnes.
Os ydych chi'n gwerthuso tagiau ystod estynedig LF ar gyfer defnydd swmp, ni fydd tudalen y cynnyrch yn dweud wrthych pa lwybr sy'n gweddu i'ch gwefan. Bydd yr amgylchedd.
Pan fydd LF yn perfformio'n well na UHF-a'r Un Senario Lle Nid yw'n Gwneud
Mewn amgylcheddau sy'n dirlawn â metel neu hylif, mae adnabod ystod estynedig LF yn cynnal dibynadwyedd darllen y mae UHF yn ei chael hi'n anodd ei gyfateb. Y ffiseg: Mae signalau UHF ar 860–960 MHz yn adlewyrchu oddi ar arwynebau dargludol ac yn amsugno-defnyddiau cyfoethog; Mae meysydd magnetig LF yn mynd drwodd gyda llawer llai o wanhad.

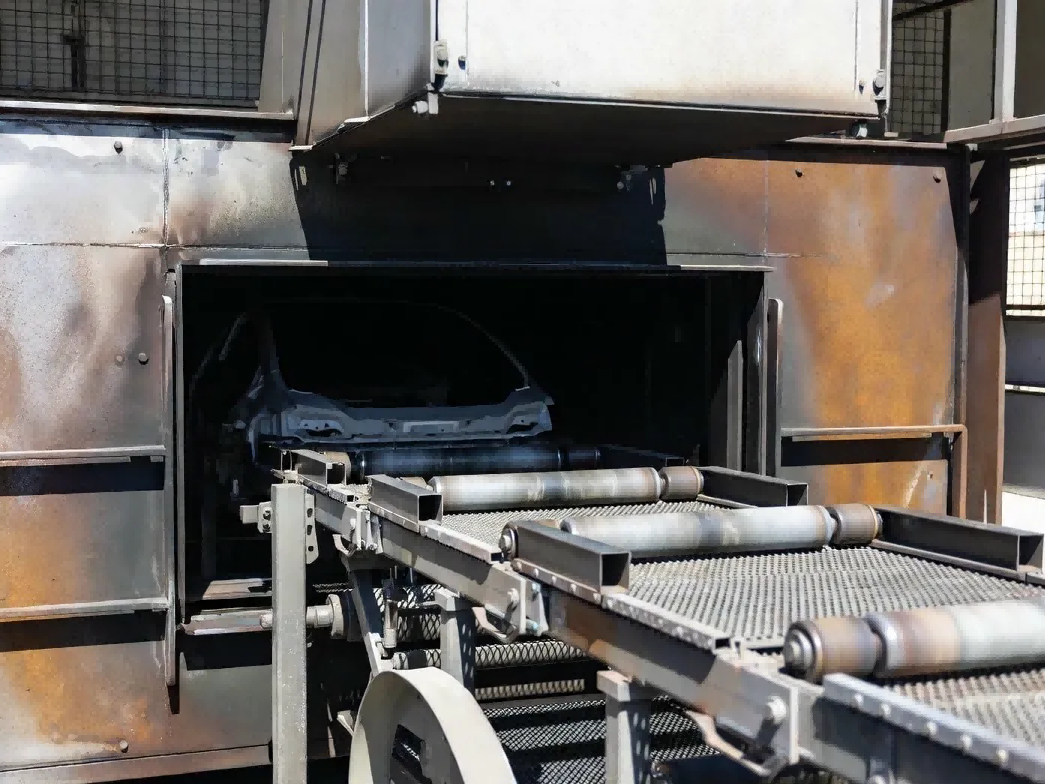

Fe wnaethom ddefnyddio tagiau LF ar gyfer Haen Gogledd America-1 cyflenwr modurol sy'n olrhain paneli corff wedi'u paentio trwy gludwr dur popty wedi'i halltu, lleithder mewn paent preimio heb ei wella, yr her lawn. Cyfradd camddarllen: 0.08%. Ni allai'r peilot UHF blaenorol fod yn llai na 4% oherwydd adlewyrchiadau. Ar gyfer y cais hwnnw, LF oedd yr unig ddewis ymarferol.
Un eithriad sy'n werth ei nodi: mae -fformat mawr UHF ar-tagiau metel wedi gwella'n sylweddol. Os yw'ch arwynebau metel yn wastad, yn unffurf, a gallwch warantu cyfeiriadedd tag cyson, mae cynhyrchion fel cyfres Xerafy PICO neu Confidex Ironside bellach yn agosáu at ddibynadwyedd LF wrth gynnig darlleniadau 3-5 metr. Rydym wedi gweld y gwaith hwn mewn olrhain paled lle mae'r tag yn gosod ar yr un man bob tro. Nid yw'n gweithio pan fydd tagiau'n symud yn anrhagweladwy o gymharu â'r darllenydd-sy'n disgrifio'r rhan fwyaf o senarios da byw a llawer o senarios llinell cydosod.
Yr asesiad gonest: Mae datrysiadau darllen LF wedi'u hymestyn yn meddiannu band penodol-0.5 i 2 fetr, amgylcheddau RF gelyniaethus, cymwysiadau lle mae sensitifrwydd cost fesul-tag yn is na chost seilwaith fesul darllenydd. Y tu allan i'r band hwnnw, UHF sy'n ennill fel arfer. Y tu mewn iddo, mae UHF fel arfer yn methu. Gwybod pa fand y mae eich prosiect yn perthyn iddo cyn i chi nodi unrhyw beth.
Methiannau Defnyddio Rydym Wedi'u Dadfygio Mewn Gwirionedd
Y camgymeriad drutaf mewn prosiectau RFID pellter hir LF yw nid prynu'r caledwedd anghywir-mae'n gosod caledwedd cywir yn anghywir. Dyma dri phatrwm methiant rydyn ni wedi cael ein galw i mewn i'w trwsio.
Mae Phantom yn darllen gan ddarllenwyr gor-bwerus ladd prosiect logisteg Monterrey cyn i ni gymryd rhan.Treuliodd yr integreiddiwr dair wythnos yn datrys problemau stocrestr ysbrydion. Gosodwyd y cynnyrch cyfreithiol mwyaf posibl i'r darllenydd, gan ymestyn y cae ymhell y tu hwnt i'r parth darllen a fwriadwyd a chodi tagiau mewn lonydd cyfagos. Cymerodd ein atgyweiriad ddwy awr: pŵer i lawr i 60% (tua 18 dBm), ychwanegu paneli amsugno RF ar ffiniau'r parth. Gwrth-reddfol, ond pŵer is yn cynhyrchu data glanach.

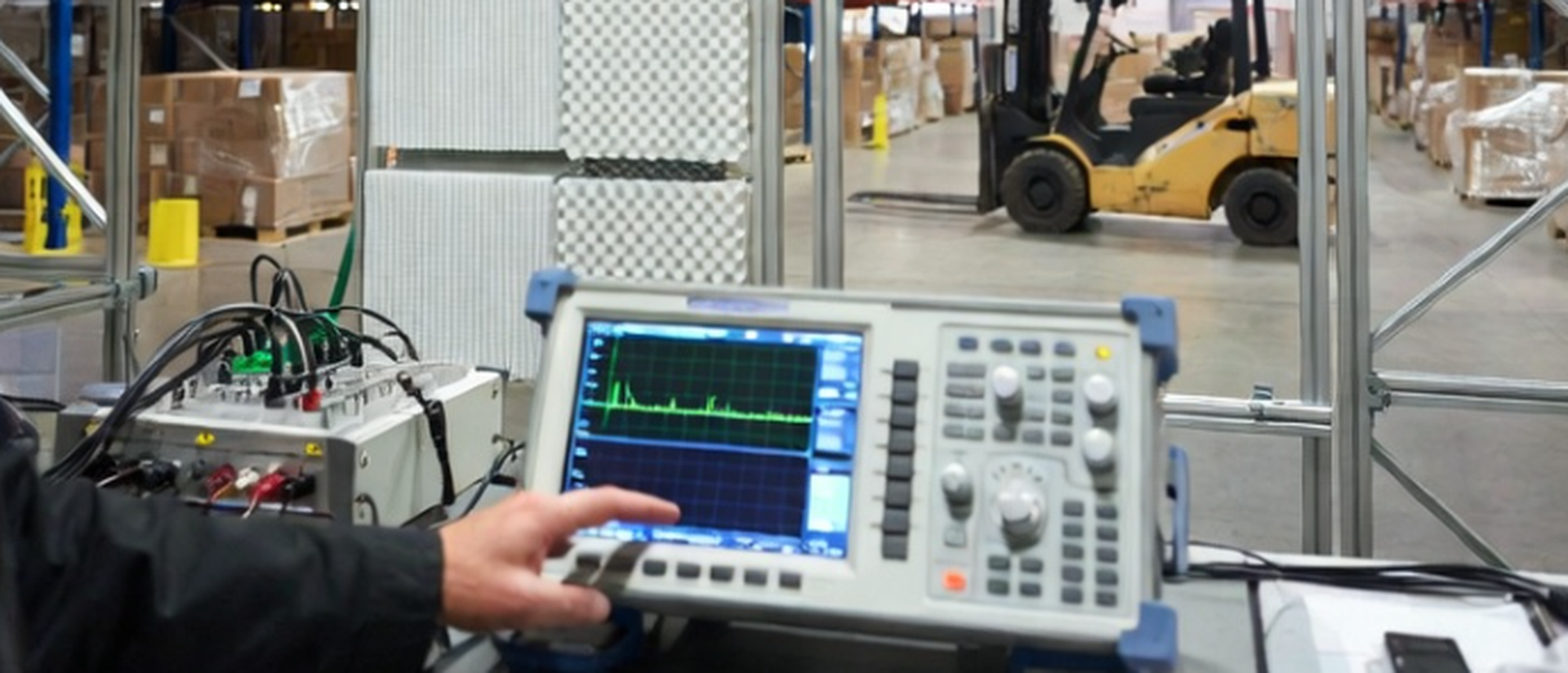

Nid yw'r ystod sydd wedi'i dilysu gan y labordy yn goroesi cyswllt â strwythurau dur.Gall darllenydd sydd wedi'i osod 30 cm o belydr dur golli hanner ei amrediad effeithiol oherwydd bod ceryntau anwythol yn amharu ar geometreg maes. Rydym bellach angen arolygon cyn-lleoli gyda dadansoddwr sbectrwm ar gyfer unrhyw brosiect sy'n cynnwys strwythurau metel. Nid yw'n ddewisol-y gwahaniaeth rhwng system sy'n gweithio ar y diwrnod cyntaf a'r un sydd angen dwy rownd o ail-leoli ar ôl mynd-byw.
Darlleniadau amrwd wedi'u peipio'n syth i mewnWMSdinistrio cywirdeb data.Heb hidlo nwyddau canol-dynnu dyblyg, -trothwyau amser aros,-dad-ddyblygu ar sail parth-yn aml mae cywirdeb yn glanio o dan 75%. Yn y tair integreiddiad LF-i-WMS rydym wedi eu harchwilio dros y ddwy flynedd ddiwethaf, roedd cywirdeb gwaelodlin cyn hidlo yn amrywio o 68% i 79%. Gweithiodd y caledwedd yn iawn; nid oedd integreiddio meddalwedd.
Os ydych chi'n cyrchu tagiau ystod hir LF gan gyflenwr newydd, gofynnwch sut maen nhw'n delio â'r senarios hyn. Mae cyflenwr sydd ond yn gwerthu tagiau ac yn eich pwyntio i rywle arall ar gyfer tiwnio darllenydd neu gefnogaeth integreiddio yn rhoi'r rhannau i chi heb y cyfarwyddiadau cydosod.
Dewis Caledwedd Heb Gordalu
Ar gyfer swmp-gaffael o 125 kHz-tagiau darllen estynedig, mae'r daflen fanyleb yn llai pwysig na'r cyd-destun lleoli. Gall tag â sgôr o 80 cm ar osodiad pen mainc gyflenwi 40 cm mewn gwaith stampio wedi'i amgylchynu gan wresogyddion sefydlu.
Dyma beth rydyn ni'n dweud wrth gwsmeriaid ei wneud cyn ymrwymo i orchmynion cyfaint.
Cais{0}}dilysiad penodol.Gofynnwch i'r cyflenwr roi prawf ar eich deunyddiau gwirioneddol-neu o leiaf, ddeunyddiau â dargludedd a thrwch tebyg. Os na allant ddarparu cromlin pellter darllen o dan eich amodau, baner goch yw honno.
Cyfrifwch gyfanswm cost y system, nid pris uned.Mae cardiau Clamshell gyda choiliau mwy yn costio mwy fesul uned ond gallant adael i chi ddefnyddio llai o ddarllenwyr. Mae tagiau disg epocsi ar gyfer mowntio ar-fetel yn ychwanegu haen gost arall ond yn dileu'r angen am galedwedd bylchwr. Anaml y tag rhataf fesul uned yw'r system rataf a ddefnyddir.
Gwiriwch ardystiadau yn erbyn eich amgylchedd.Mae Cyngor Sir y Fflint Rhan 15 a CE yn waelodlin. Mae angen amgaeadau IP67/68 cynyddol ar leoliadau diwydiannol ar gyfer darllenwyr a gwrthiant cemegol ar gyfer tagiau sy'n agored i oeryddion neu gyfryngau glanhau. Mae torri corneli yma yn troi prosiect cyfalaf yn eitem amnewid cylchol.
Rydym yn cadw stoc ar y ffactorau ffurf 125 kHz a 134.2 kHz mwyaf cyffredin ar gyfer cymwysiadau diwydiannol. Os ydych chi am gynnal gwiriad dichonoldeb gyda'ch tîm peirianneg, anfonwch baramedrau eich cais-math o ddeunydd, pellter darllen gofynnol, cyfaint misol, amodau amgylcheddol-a byddwn yn llunio argymhelliad llwybr gyda-cymhariaeth cost tair blynedd o fewn 48 awr.Gofyn am ymgynghoriad technegol →
FAQ
C: Pa ystod darllen y gallaf ei ddisgwyl yn realistig gan dagiau LF goddefol?
A: Mae tagiau cerdyn ISO- safonol yn cyrraedd 60–100 cm gyda darllenwyr optimaidd; gall fformatau cregyn bylchog rhy fawr fod yn fwy na 130 cm. Ond mae'r niferoedd hyn yn rhagdybio amodau delfrydol-gall agosrwydd metel a chyfeiriadedd tag dorri amrediad effeithiol 40-50%. Yr unig ffordd i wybod eich ystod yw profi eich deunyddiau gwirioneddol.
C: A yw tagiau LF yn gweithio'n ddibynadwy ar arwynebau metel?
A: Gwell nag UHF yn y rhan fwyaf o achosion, oherwydd bod meysydd magnetig LF yn treiddio i fetelau anfferrus heb fawr o wanhad. Ond gall arwynebau fferrus mawr greu ystumiad caeau o hyd. Ar gyfer -mowntio metel, gofynnwch am dagiau gyda bylchau-mewnosodedig neu gefn ferrite.
C: Sut mae tagiau LF lled-goddefol yn cymharu ag opsiynau cwbl oddefol?
A: Mae lled{0}}goddefol yn ymestyn yr ystod 35-45% yn ein profion, ond mae'n costio 3-5 × yn fwy fesul tag ac mae angen rheoli cylch bywyd batri. Mae'r mantoli'r cyfrifon yn dibynnu ar eich-dwysedd pwyntiau darllen a chostau llafur-gallwn gynnal y gymhariaeth ar gyfer eich cynllun penodol os byddwch yn anfon paramedrau'r wefan atom.
